Ծովային ցանցի մալուխների ներածություն

Ժամանակակից հասարակության զարգացման հետ մեկտեղ ցանցը դարձել է մարդկանց կյանքի անփոխարինելի մասը, և ցանցային ազդանշանների փոխանցումը չի կարող անջատվել ցանցային մալուխներից (որը նշվում է որպես ցանցային մալուխներ):Նավի և ծովային աշխատանքը ժամանակակից արդյունաբերական համալիր է, որը շարժվում է ծովի վրա՝ աճող ավտոմատացման և հետախուզության, ինչպես նաև օգտագործման ավելի բարդ միջավայրերով:Ցանցային մալուխների պահանջները բնականաբար ավելի բարձր են, քան ցամաքային միջավայրերի պահանջները:Այսօր ես բոլորին համառոտ կներկայացնեմ նավերի և ծովային ցանցերի մալուխները:

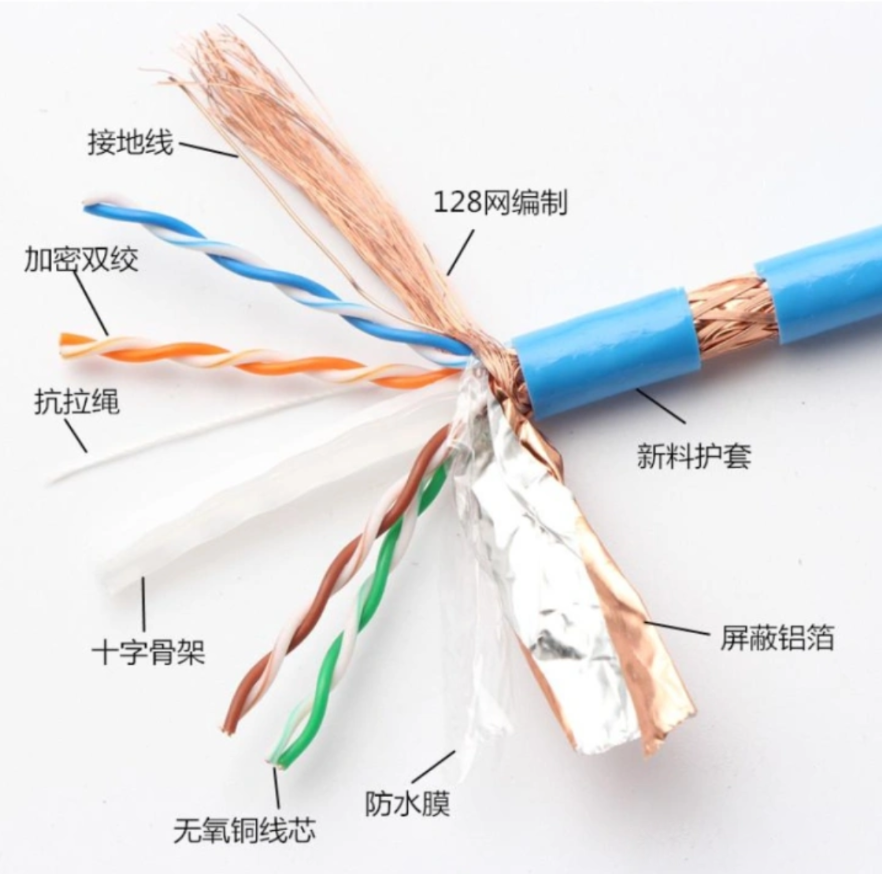

Ցանցային մալուխը, որի մասին մենք խոսում ենք, սովորաբար ոլորված զույգ է:Ցանցային մալուխի հաղորդիչ նյութը պղնձե է՝ բազմաշղթա հաղորդիչներով և միաշղթա պինդ հաղորդիչներով:Ավելացվում են PE կամ PO մեկուսացումով պղնձե հաղորդիչներ, որոնք զույգերով պտտվում են ժամացույցի սլաքի ուղղությամբ, այնուհետև չորս զույգ լարերով պտտվում են մալուխի մեջ:Ըստ անհրաժեշտության ավելացվում են խաչաձև կմախքը, պաշտպանիչ շերտը, արտահոսքի մետաղալարը և հյուսելու շերտը, և վերջապես պաշտպանիչ թեւը արտամղվում է արտադրությունն ավարտելու համար:

1.Ցանցային մալուխների դասակարգում

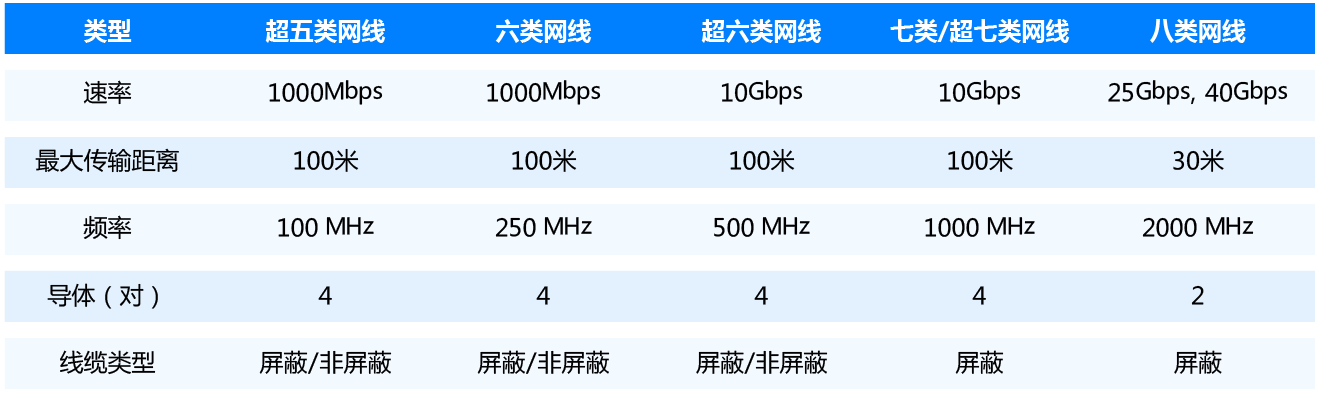

Սովորաբար օգտագործվող ցանցային մալուխները կարելի է բաժանելCAT5E(սուպեր հինգ կատեգորիաներ), CAT6 (վեց կատեգորիաներ), CAT6A (սուպեր վեց կատեգորիաներ), CAT7 (յոթ կատեգորիաներ), CAT7A (սուպեր յոթ կատեգորիաներ), CAT8 (ութ կատեգորիաներ), որոնց թվում.

Super Class 5 ցանցային մալուխ. Ցանցային մալուխի արտաքին կողմը նշված է CAT.5e-ով, 100 ՄՀց հաղորդման հաճախականությամբ և 1000 Մբիթ/վրկ փոխանցման առավելագույն արագությամբ, հարմար է գիգաբիթ ցանցերի համար:Ունենալով ավելի լավ կատարողականություն, քան 5-րդ դասի տողերը, բարելավելով ցուցիչները, ինչպիսիք են NEXT, PS-ELFEXT, Atten և աջակցում են դուպլեքս հավելվածներին.Ներկայումս ցանցային մալուխների մեծ մասը դասակարգվում է որպես 5-րդ կատեգորիա, հատկապես մեր սեփական օգտագործման համար:
Ցանցային մալուխների վեց տեսակ. Ցանցային մալուխի արտաքին կողմը նշված է CAT-ով:6, 250 ՄՀց փոխանցման առավելագույն հաճախականությամբ և 1 Գբիտ/վրկ փոխանցման առավելագույն արագությամբ, հարմար է գիգաբիթ ցանցերի համար:6-րդ կատեգորիայի մալուխային համակարգերի համապարփակ թուլացման հարաբերակցությունը (PS-ACR) պետք է ունենա զգալի մարժա 200 ՄՀց հաճախականությամբ՝ ապահովելով 5-րդ կատեգորիայի թողունակությունը երկու անգամ ավելի: այն ամենահարմարն է 1 Գբիտ/վրկ-ից բարձր փոխանցման արագություն ունեցող ծրագրերի համար:
Super Category 6 ցանցային մալուխ. Ցանցային մալուխի արտաքին կողմը նշվում է CAT.6e կամ CAT6A-ով, առավելագույն հաղորդման հաճախականությամբ 500 ՄՀց և փոխանցման արագությամբ 10 Գբիտ/վրկ, հարմար է 10 Գիգաբիթ ցանցերում օգտագործելու համար:Սա Super Category 6 ցանցային մալուխները դարձնում է ամենահայտնի ոլորված զույգը մալուխային համակարգերում, և Super Category 6 ոլորված զույգ մալուխների բարձր արդյունավետությունը մեծապես համապատասխանում է տվյալների կենտրոնների բարձր արագության թողունակության պահանջներին:
Կատեգորիա 7/Սուպեր Կատեգորիա 7 Ցանցային մալուխ. ցանցային մալուխի արտաքին կողմը նշվում է CAT7 կամ CAT7A-ով, առավելագույն հաղորդման հաճախականությամբ 600/1000 ՄՀց և փոխանցման արագությամբ՝ 10 Գբիտ/վրկ:7-րդ կատեգորիայի միջուկը հիմնականում պատրաստված է մոտ 0,57 մմ հաստությամբ պղնձե մետաղալարից, որը բարձր մաքրությամբ թթվածնազուրկ պղինձ է:Սա ապահովում է ծայրահեղ ցածր դիմադրություն՝ դարձնելով փոխանցումն ավելի երկար, իսկ ազդանշանը՝ ավելի կայուն:
8-րդ կատեգորիայի ցանցային մալուխ. Cat8 8-րդ կատեգորիայի ցանցային մալուխը կրկնակի պաշտպանված (SFTP) ցանցային ցատկի վերջին սերնդն է, որն ունի երկու լարային զույգ, կարող է աջակցել 2000 ՄՀց թողունակություն և ունի մինչև 40 Գբ/վ փոխանցման արագություն:Բացի այդ, Cat8 ցանցային մալուխը կարող է համատեղելի լինել բոլոր RJ45 մալուխների հետ և նախատեսված է հատուկ 25/40GBASE-T հավելվածների համար:Այնուամենայնիվ, դրա փոխանցման հեռավորությունը կարճ է՝ ընդամենը 30 մ, ինչը հատկապես հարմար է այն սերվերների, անջատիչների, բաշխման շրջանակների և այլ սարքերի միացման համար կարճ հեռավորության տվյալների կենտրոններում:

Ըստ պաշտպանել-չլինելու.

Ցանցային մալուխներհետագայում բաժանվում են պաշտպանված ոլորված զույգերի (STP) և չպաշտպանված ոլորված զույգերի (UTP):
Պաշտպանված Twisted Pair (STP):
Արտաքին շերտը փաթաթված է մետաղյա նյութով, սովորաբար ալյումինե փայլաթիթեղով, որպեսզի նվազեցնի ճառագայթումը և կանխի տեղեկատվության գաղտնալսումը:Միևնույն ժամանակ, այն ունի տվյալների փոխանցման բարձր արագություն, բայց գինը բարձր է, և տեղադրումը նույնպես համեմատաբար բարդ է:
Unshielded Twisted Pair (UTP):
UTP-ն չունի մետաղական պաշտպանիչ նյութ, դրա շուրջը փաթաթված է միայն մեկուսիչ նյութ, որը համեմատաբար էժան է և ճկուն ցանցերում:Բացառությամբ որոշ հատուկ դեպքերի (օրինակ՝ ուժեղ էլեկտրամագնիսական ճառագայթում ունեցող տարածքների), UTP-ն սովորաբար օգտագործվում է:UTP-ը նաև կենցաղային օգտագործման համար ամենատարածված ցանցային մալուխն է:
Ծովային ցանցի մալուխների կիրառման միջավայրը համեմատաբար բարդ է՝ էլեկտրամագնիսական միջամտության բարձր մակարդակով:Ընդհանուր առմամբ, վահանավորման համար բարձր պահանջներ կան, որոնք կարելի է բաժանել հետևյալ տեսակների` հիմնված ընդհանուր էկրանի և ենթաէկրանի վրա.
F/UTP. Արտաքին ալյումինե փայլաթիթեղի ընդհանուր էկրան, մետաղալարերի զույգերի միջև պաշտպանություն չկա;Սովորաբար օգտագործվում են CAT5E և CAT6:
SF/UTP. Արտաքին պղնձե մետաղալարեր հյուսող ալյումինե փայլաթիթեղի ընդհանուր էկրան, մետաղալարերի զույգերի միջև պաշտպանություն չկա, որը սովորաբար օգտագործվում է CAT6-ում:
S/FTP. Արտաքին պղնձե մետաղալարով հյուսված պաշտպանություն, զույգ-զույգ ալյումինե փայլաթիթեղի պաշտպանություն, լավ պաշտպանիչ էֆեկտ, CAT6A և ավելի բարձր կօգտագործեն այս կառուցվածքը:

2. Տարբերությունները ծովային ցանցի մալուխների մեջ

Ցամաքային ցանցի մալուխների համեմատ ծովային ցանցի մալուխները զգալի տարբերություններ ունեն իրենց տեղադրման և օգտագործման միջավայրում:Օրինակ, նավի վրա էլեկտրամագնիսական միջավայրը բարդ է, տարածքը նեղ է, օդի խոնավությունը և աղիությունը բարձր են, արտաքին ուլտրամանուշակագույն ճառագայթումը ուժեղ է, նավթի աղտոտվածությունը բարձր է, հրդեհի կանխարգելման պահանջները բարձր են, շինարարական միջավայրը խիստ է: , և դժբախտ պատահարների դեպքում դժվար է տարհանվել, որն ավելի բարձր պահանջներ ունի մալուխների տարբեր աշխատանքի համար։
Ծովային ցանցի մալուխները հիմնականում նախագծված են ըստ IEC 61156-5/6 ստանդարտի:IEC 61156-5-ը հարմար է երկար հեռավորությունների հորիզոնական տեղադրման համար՝ հիմնականում օգտագործելով ամուր միջուկային հաղորդիչներ, լավ հաղորդիչի ամբողջականությամբ և ազդանշանի փոխանցման ավելի երկար և կայուն հեռավորությամբ:IEC 61156-6-ը հարմար է աշխատանքային տարածքների համար, ինչպիսիք են համակարգչային սենյակների միջավայրերը, որտեղ սովորաբար օգտագործվում են ոլորված հաղորդիչներ, ինչը մալուխները դարձնում է ավելի ճկուն և հարմար կարճ հեռավորությունների նեղ տարածքների տեղադրման համար:Այն հաճախ օգտագործվում է ցատկողների համար:

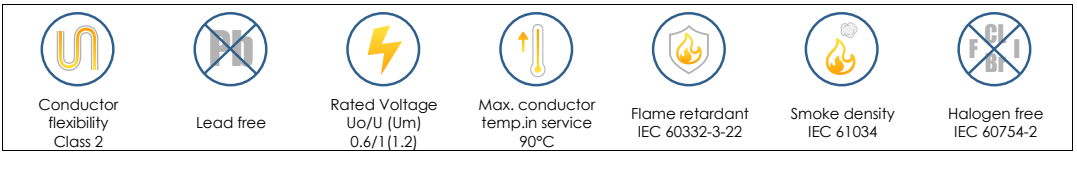

Նավերի գործունեության ընդհանուր շրջանակը գտնվում է ծովի մակերեսին:Հրդեհի դեպքում մարդկանց համար դժվար է տարհանվել, իսկ մալուխները դյուրավառ են:Այրման արդյունքում առաջացող ծուխը կարող է մեծ վնաս հասցնել մարդու առողջությանը։Հրդեհային պատահարների վնասը նվազագույնի հասցնելու համար ծովային ցանցի մալուխները սովորաբար օգտագործում են ցածր ծխի և հալոգենազերծ (LSZH) բոցավառվող պոլիոլեֆին որպես արտաքին պատյան, որը համապատասխանում է IEC60332-ի բոցավառման պահանջներին և ցածր ծխի և հալոգենազերծ պահանջներին: IEC 60754-1/2 և IEC 61034-1/2:Որոշ հատուկ սցենարներում կօգտագործվեն հակահրդեհային մալուխներ՝ պաշտպանության ավելի բարձր մակարդակով, և հրակայուն նյութեր, ինչպիսիք են միկա ժապավենը, կավելացվեն՝ բավարարելու IEC60331-ի հրդեհային դիմադրության պահանջները՝ ապահովելով, որ նույնիսկ հրդեհից հետո միացումը կարող է նաև գործել: սովորաբար որոշակի ժամանակահատվածում, դրանով իսկ առավելագույնի հասցնելով մարդկանց կյանքի և ունեցվածքի անվտանգությունը:

Որոշ հատուկ ծովային միջավայրերում, ինչպիսիք են նավթի վերամշակման օֆշորային հարթակները (FPSOs), խոշոր գետնահորերը և այլն, մալուխները պահանջում են երկարատև շփում նստվածքի, նավթի ցեխի և տարբեր քայքայիչ նյութերի հետ:Մալուխի արտաքին պատյանների ամրությունը արդյունավետորեն բարելավելու համար անհրաժեշտ է օգտագործել խաչաձև կապակցված պոլիոլեֆին (SHF2) կամ ցեխակայուն (SHF2 MUD) արտաքին պատյան մալուխներ:Crosslinking polyolefins-ը ֆիզիկական ճառագայթման կամ քիմիական ռեակցիայի խաչաձև կապի մեթոդ է, որը բարելավում է պոլիոլեֆինների աշխատանքը և հնարավորություն է տալիս նրանց ունենալ ավելի երկար ծառայության ժամկետ և ավելի լավ ֆիզիկական հատկություններ խաչաձև կապից հետո:Ցեխի դիմացկուն խաչաձև կապակցված պոլիոլեֆինը վերաբերում է խաչաձև կապակցված պոլիոլեֆինին, որն ունի ավելի ուժեղ կոռոզիոն դիմադրություն և մաշվածության դիմադրություն, ինչը թույլ է տալիս մալուխներին բավարարել NEK 606 բնութագրի ցեխի դիմադրության պահանջները:Մալուխի մեխանիկական աշխատանքը հետագայում բարելավելու համար մալուխին կավելացվի նաև մետաղական զրահ, ինչպիսիք են ցինկապատ պողպատե մետաղալարով հյուսված զրահը (GSWB), թիթեղյա պղնձե մետաղալարով հյուսված զրահը (TCWB) և այլն: Մետաղական զրահ ավելացնելուց հետո մալուխը կունենա ավելի լավ մեխանիկական ուժ՝ դրանով իսկ ավելի լավ պաշտպանելովցանցային մալուխև նվազեցնելով սեղմման և լարվածության կոտրվածքների առաջացումը:Միևնույն ժամանակ, մետաղական զրահը կարող է նաև որոշակի պաշտպանիչ դեր խաղալ արտաքին մագնիսական դաշտի միջամտության դեմ՝ բարելավելով տվյալների փոխանցման ամբողջականությունը:

Ի հավելումն,ծովային ցանցի մալուխներսովորաբար պահանջվում է ուլտրամանուշակագույն ճառագայթման դիմացկուն (այսինքն՝ ուլտրամանուշակագույն ճառագայթման դիմացկուն):Քանի որ նավերը և ծովային միջավայրն ունեն բավարար արևի լույս, ուժեղ ուլտրամանուշակագույն ճառագայթներ, իսկ սովորական մալուխները հեշտ են հնանում, ծովային մալուխները կօգտագործեն քսենոնային լամպեր կամ ջրի ցողացիր՝ համաձայն UL1581/ASTM G154-16 ստանդարտների՝ արևի լույսի և անձրևի ազդեցության տակ գտնվող մալուխների եղանակային ազդեցությունը վերարտադրելու համար: փաստացի օգտագործման ժամանակ, որպեսզի ստուգվի մալուխների հակատարիքային ունակությունը:
