Cavo coassiale RG59 LSZH-SHF1
Applicazione: installazioni a bordo di navi, ambiente marittimo, installazioni fisse o portatili, uso interno, installazioni fisse, velocità dati elevate, navi, imbarcazioni ad alta velocità e leggere.
Rivestimento esterno: LSZH
Diametro esterno: 6,15 ± 0,20 mm
Peso: 60 kg/km
Norme: IEC 60332-1, IEC 60332-3, IEC 60754-1/2, IEC
61034-1/2, UL 1581 VW-1
Progettazione e costruzione
Conduttore: acciaio rivestito di rame (21%)
Dimensione del conduttore: 0,58 ± 0,025 mm
Isolamento: polietilene solido
Isolamento OD: 3,71 ± 0,15 mm
Spessore isolamento: 1,36 mm (min) 1,56 mm (nom)
Schermo in lamina: lamina AL/PET/AL
Treccia: filo di rame nudo
Treccia Formazione: 16x7x0.16
Copertura della treccia: ≥92%
Rivestimento esterno: LSZH SHF1
Spessore rivestimento 0,70 mm (min) 0,83 mm (Nom)
Rivestimento esterno OD: 6,15 ± 0,20 mm
Colore rivestimento esterno: grigio (opzionale)
Proprietà ambientali e prestazioni al fuoco
Grado di acidità dei gas: IEC 60754-1/2
Gas acido alogeno: IEC 60754-1/2
Emissione di fumo: IEC 61034-1/2
Ignifugo: IEC 60332-1-2
Ignifugo: IEC 60332-3-22
Caratteristiche elettriche
Resistenza CC del conduttore interno: ≤ 313Ω /km
Resistenza CC del conduttore esterno: ≤ 8Ω km
Capacità: 67±5pF/m
Impedenza caratteristica200MHz: 75±3Ω

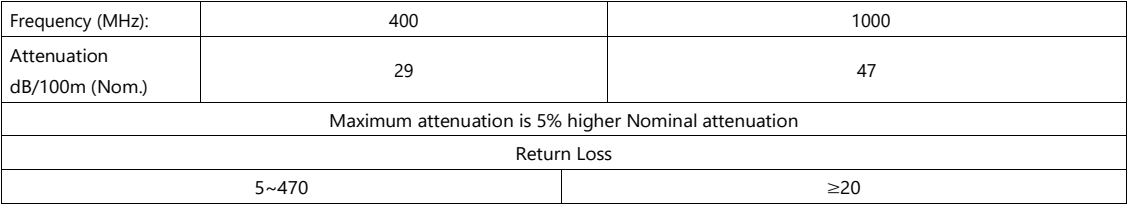

Proprietà elettriche
