CAT6 4x2x23/1 AWG massief S/FTP LSZH-SHF1

Toepassing: Telecomsystemen, Hoge datasnelheden, Digitale toepassingen met hoge bandbreedte en lage BER, Gebruik binnenshuis, vaste installaties
Bewaren bij: -20 tot 75 °C
Installatie bij: 0 tot +60 °C, minimale buiging: 20 keer buitendiameter
Gebruik bij: -20 tot +75 °C, minimale buiging: 10 keer buitendiameter
Maximale trekkracht: 110N
Gewicht: 78 kg/km
Normen: ISO/IEC 11801, IEC 61156-1, IEC 61156-5, IEC
60092-350, IEC 60092-360, RoHS-2 2011/65/EU

Ontwerp en constructie

Geleider: Zacht gegloeid blank koperdraad
Dirigentgrootte: 23 AWG
Isolatie: PE-schuim/huid-PE
Isolatie OD: normaal Ø1,35 ± 0,05 mm.
Isolatiedikte 0,39 mm
Paar: 2 geïsoleerde geleiders die samen een paar vormen
Kleurcode: 1. Wit/blauw + Blauw 2. Wit/oranje + Oranje
3. Wit/groen +Groen 4. Wit/bruin + Bruin
Schild van paar tot paar: aluminiumfolie-polyestertape
Schild paar tot paar Dekking 100%
Buitenschild: massief vertind kopervlechtwerk
Dekking buitenschild: Nom.65%
Buitenmantel: LSZH SHF1
Nominale dikte van de buitenmantel 0,75 ± 0,30 mm
Buitendiameter buitenmantel: 8,0 ± 0,50 mm
Markering: YANGERTM CAT6 4x2x23/1 AWG Solid S/FTP LSZH-SHF1
Kleur buitenjas: grijs

Milieu-eigenschappen en brandprestaties

Zuurgraad van gassen: IEC 60754-1/2
Halogeenzuurgas: IEC 60754-1/2
Rookemissie: IEC 61034-1/2
Vlamvertragend: IEC 60332-1-2
Brandvertragend: IEC 60332-3-22

Elektrische kenmerken

Weerstand van de geleider @ 20°C: ≤ 93,8Ω/km
Isolatieweerstand: ≥ 5000 MΩ.km
Gemiddelde karakteristieke impedantie @ 100MHz 100 ± 5 Ω
Overdrachtsimpedantie: <100 mΩ/m @ 10 MHz
Vertraging scheefheid (4 ~ 100 MHz): ≤45ns/100m
Snelheidsfactor: 69%
Onbalans van geleiderweerstand binnen paar: ≤2,0%
Geleiderweerstand onbalans tussen paar: ≤4,0%
capaciteitsonbalans naar aarde bij 800 Hz of 1000 Hz: ≤160pF/100m
Wederzijdse capaciteit: ≤56nF/km

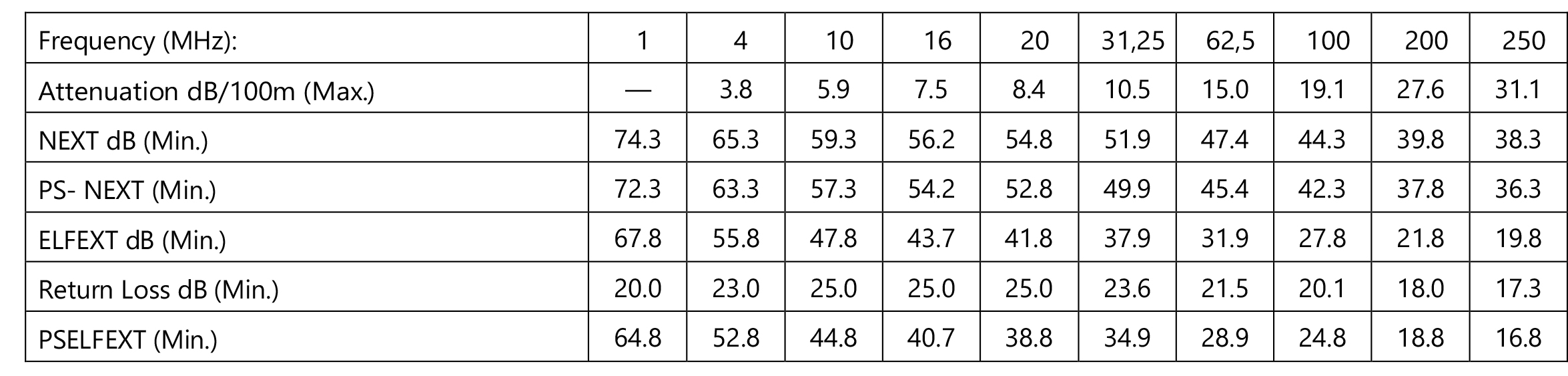

Elektrische eigenschappen
