Vilka kablar används på fartyg och offshoreplattformar?Följande är en introduktion till de typer av kraftkablar som används på fartyg och offshoreplattformar.
1. Syfte:
Denna typ av kabel är lämplig för kraftöverföring i kraftsystem med AC märkspänning på 0,6/1KV och lägre på olika flod- och havsfartyg, offshore olja och andra vattenstrukturer.
2. Referensstandard:
IEC60092-353 1KV~3KV och lägre extruderad solid isolering marina kraftkablar
3. Använd funktioner:
Arbetstemperatur: 90 ℃, 125 ℃, etc.
Märkspänning U0/U: 0,6/1KV
Minsta böjradie: inte mindre än 6 gånger kabelns ytterdiameter
Kabelns livslängd är inte mindre än 25 år.
4. Prestandaindikatorer:
DC-resistansen hos ledaren vid 20°C uppfyller IEC60228-standarden (GB3956).
Kabelns isolationsresistans vid 20°C är inte mindre än 5000MΩ·km (mycket högre än prestandaindexet för isolationsresistanskonstanten som krävs enligt IEC60092-353-standarden).
Den flamhämmande prestandan uppfyller kraven i IEC60332-3-22 klass A flamskyddsmedel (brand i 40 minuter och karboniseringshöjden på kabeln överstiger inte 2,5 m).
För brandsäkra kablar uppfyller deras brandbeständiga prestanda IEC60331 (90 minuter (brandförsörjning) + 15 minuter (efter brandborttagning), flamtemperatur 750 ℃ (0 ~ +50 ℃) kabelströmförsörjning är normal, ingen elektricitet).
Kabelns lågrökhaltiga halogenfria index uppfyller kraven i IEC60754.2, halogensyragasutsläppet är inte mer än 5 mg/g, den specifika detekteringen av dess pH-värde är inte mindre än 4,3 och konduktiviteten är inte mer än 10μs/mm.
Kabelns låga rökprestanda: Kabelns rökdensitet (ljustransmittans) är inte mindre än 60 %.Uppfyll standardkraven i IEC61034.

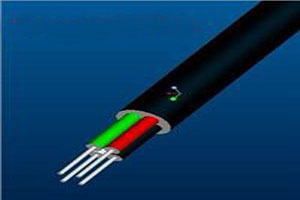

5. Kabelstruktur
Ledaren är gjord av högkvalitativt glödgat förtent koppar.Denna typ av ledare har en mycket god rostskyddseffekt.Ledarstrukturen är uppdelad i solida ledare, tvinnade ledare och mjuka ledare.
Isoleringen använder extruderad isolering.Denna extruderingsmetod kan reducera gasen mellan ledaren och isoleringen för att förhindra inträngning av föroreningar som vattenånga.
Färgkoden kännetecknas i allmänhet av färg.Färger kan väljas och bearbetas efter platsbehov för enkel installation.
Innerhöljet/fodret (Jacket) är ett halogenfritt material med låg rökhalt med hög flamskyddsförmåga.Materialet är halogenfritt.
Pansarskiktet (Armor) är en flätad typ.Denna typ av pansar har bättre flexibilitet och är bekväm för kabelläggning.Flätade pansarmaterial inkluderar förtennad koppartråd och galvaniserad ståltråd, som båda har god rostskyddseffekt.
Det yttre mantelmaterialet (Sheath) är också halogenfritt material med låg rökhalt.Detta producerar ingen giftig gas vid förbränning och producerar lite rök.Det används mer på trånga platser.
Identifieringen av kabeln kan skrivas ut enligt faktiska behov.
6. Kabelmodell:
1. XLPE-isolerad halogenfri halogenfri yttre mantlad kabelmodell:
CJEW/SC, CJEW/NC, CJEW95(85)/SC, CJEW95(85)/NC,
2. EPR-isolerad halogenfri halogenfri yttre mantlad kabelmodell:
CEEW/SC, CEEW/NC, CEEW95(85)/SC, CEEW95(85)/NC,
3. Modellbeskrivning:
C- betyder marin strömkabel
J-XLPE isolering
E-EPR (Ethylene Propylene Rubber Insulation)
EW-low smoke halogenfri polyolefinmantel
95- Galvaniserat ståltrådsflätat pansar och LSZH yttre mantel (flätdensitet inte mindre än 84%)
85 – Flätat pansar av förtent koppartråd och yttre mantel av LSZH (flätningsdensitet inte mindre än 84%)
SC-kabelns flamskyddande prestanda uppfyller IEC60332-3-22 klass A flamskyddsmedel, och halogenhalten är mindre än 5 mg/g
NC – Kabelns brandmotstånd uppfyller IEC60331 och halogenhalten är mindre än 5mg/g
