สายโคแอกเชียล RG214 LSZH-SHF1

การใช้งาน: การติดตั้งบนเรือ, สภาพแวดล้อมการเดินเรือ, การติดตั้งแบบถาวรหรือแบบพกพา, การใช้งานภายในอาคาร, การติดตั้งแบบตายตัว, อัตราข้อมูลสูง, เรือ, ยานความเร็วสูงและเบา

เสื้อตัวนอก: LSZH
เส้นผ่านศูนย์กลางภายนอก: 10.80±0.20 มม
น้ำหนัก : 180 กก./กม
มาตรฐาน: IEC 60332-1, IEC 60332-3, IEC 60754-1/2, IEC
61034-1/2, UL 1581 VW-1

ออกแบบและก่อสร้าง

ตัวนำ: ทองแดงชุบเงิน
ขนาดตัวนำ: 7/0.75±0.01mm
ฉนวนกันความร้อน: โพลีเอทิลีน
ฉนวนกันความร้อน OD: 7.24±0.15mm
ความหนาของฉนวน： 2.25 มม. (ต่ำสุด) 2.50 มม. (ชื่อ)
แผ่นปิดฟอยล์: ฟอยล์ AL/PET/AL
เปีย: เปียทองแดงสีเงิน
การสร้างเปีย: 16x8x0.18
ความคุ้มครองถักเปีย: ≥95%
เสื้อตัวนอก: LSZH SHF1
ความหนาของแจ็คเก็ต 1.00 มม. (ขั้นต่ำ) 1.15 มม. (ชื่อ)
เสื้อนอก OD: 10.80±0.20 มม
สีเสื้อนอก: ดำ (ไม่จำเป็น)

คุณสมบัติด้านสิ่งแวดล้อมและการแสดงไฟ

ระดับความเป็นกรดของก๊าซ: IEC 60754-1/2
ก๊าซกรดฮาโลเจน: IEC 60754-1/2
การปล่อยควัน: IEC 61034-1/2
สารหน่วงไฟ: IEC 60332-1-2
สารหน่วงไฟ: IEC 60332-3-22

ลักษณะไฟฟ้า

ความต้านทานไฟฟ้ากระแสตรงของตัวนำภายใน: ≤ 4.2Ω /กม
ความต้านทาน DC ตัวนำภายนอก: ≤ 6Ω km
ความจุ: 100±5pF/m
ลักษณะอิมพีแดนซ์ 200MHz: 50±3Ω

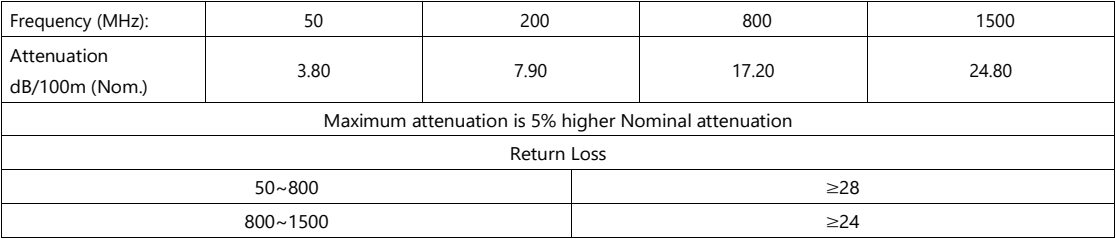

คุณสมบัติทางไฟฟ้า
